5.命令ROMとデータRAMのサイズに関して

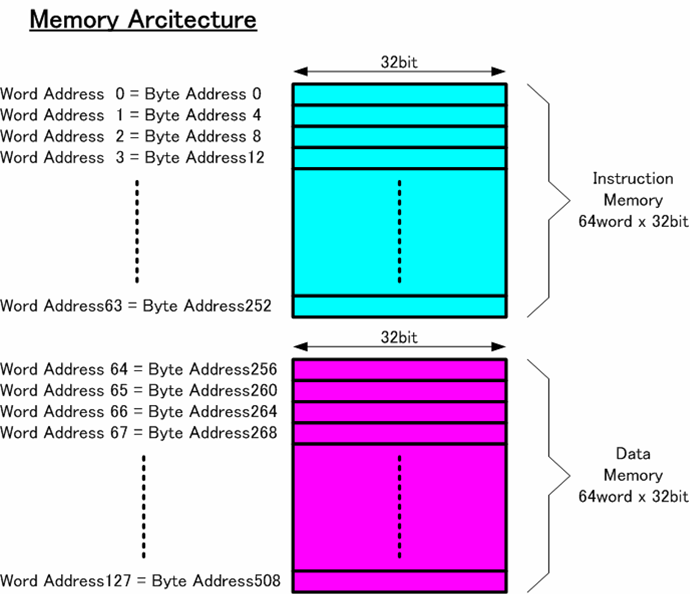

図１で２つのメモリを示したが、今回の課題では与えられたプログラムを実行することを想定し、以下の図４に示すメモリ構成を想定する。

命令ROMは６４ワードX３２ビット構成であり、２５６バイトの大きさを持つ。０番地より２５５番地のアドレスを命令ROMに割り当てる。

データRAMも同じく６４ワードX３２ビット構成であり、２５６バイトの大きさを持つ。２５６番地より５１１番地のアドレスを割り当てる。

５１２番地以上のアドレスは不使用とする。

　　　　　　　　　　　　　　　　　

6.サポートVHDLコード

検証として、上記SRPプロセッサをHDLにて実現し、８ワード（ワード＝４バイト）のソーティング（バブルソート）を実行します。

バブルソートプログラムが入った命令ROMと初期データが格納されたデータRAMのVHDLモデルを以下に与えます。

Reset信号が０に解除された後、プログラムカウンタ：PC=0番地として、実行を開始します。

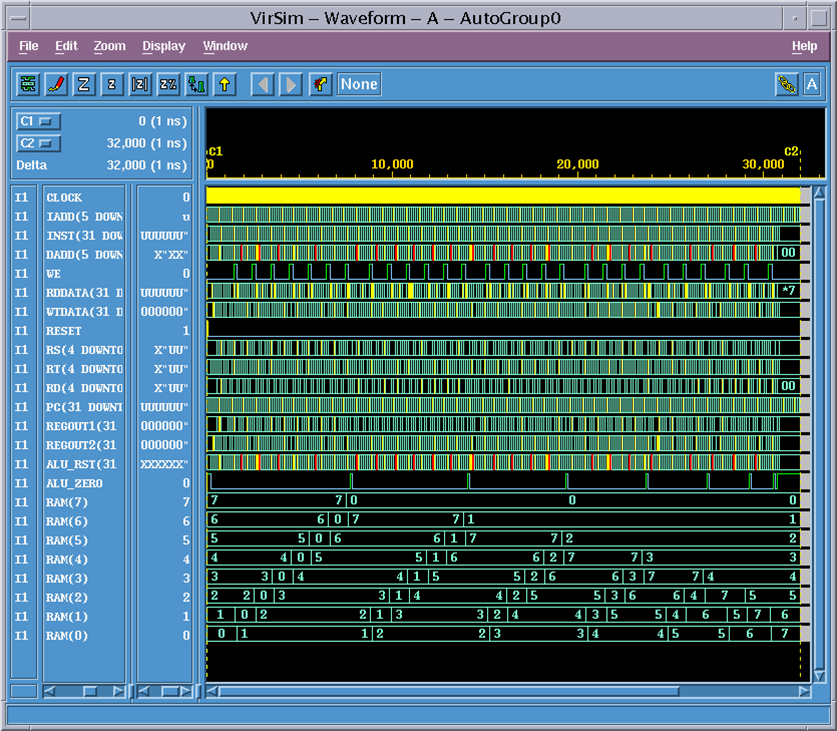

DRAMのデータをモニターし、以下のようなシミュレーション波形を確認できれはバブルソートができています。

使用パッケージalu_pkg.vhd

命令ROMirom.vhd

データRAMdram.vhd

作成するMPUSRP.vhd

テストベンチtest_SRP.vhd
