データRAMはデータの読み出しに関しては、アドレス入力信号6ビットに対して、32ビットデータを出力する組み合せ回路である。
書き込みに対しては、Clock入力の立ち上りエッジでWE信号が’1’の時に書き込みが行われる。
詳細の動作波形を以下に示す。

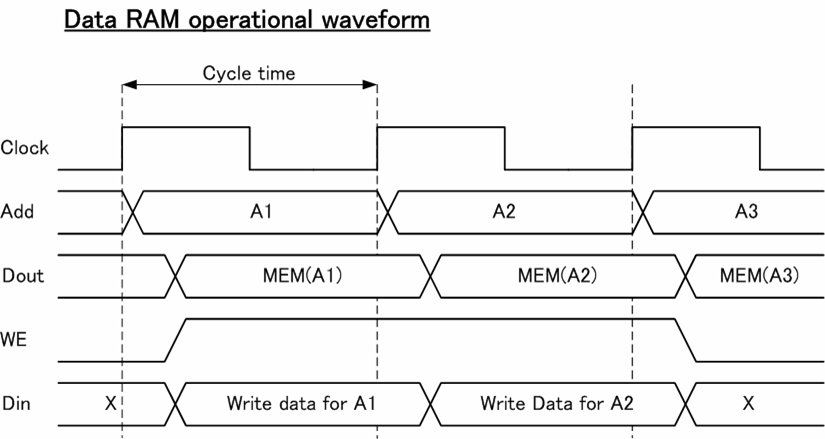

図6 データRAM動作波形
