2-2. ハードウェア

ここではハードウェアでの処理の流れを説明する.次章(2-3．ソフトウェア)と併せて見ていただければ，より理解しやすくなります.

2-2-1. 処理の流れ

1. CPUにAC97からサンプルデータを取り込む.

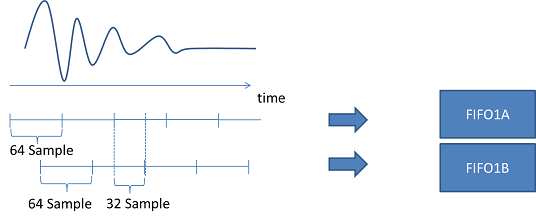

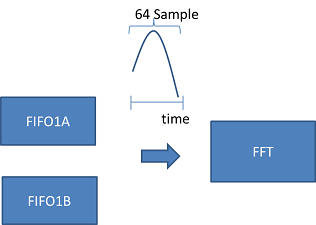

2. 取り込んだサンプルデータをCPUからWindow Filteringに1サンプルデータごとに出力する．64サンプルごとに
      切り出しFIFO1AとFIFO1Bに格納する.この時，下図のようにFIFO1AはFIFO1Bより32サンプルデータ分早く格
      納される．

3. FIFO1A又はFIFO1Bに64個サンプルデータが格納されたら，FFT回路に出力する．

4. FFT後FIFO2に格納する(FFTした結果の実数部をFIFO2_Reに虚数部をFIFO2_Imに格納する).

5. CPUにFIFO2からデータを取り込む.

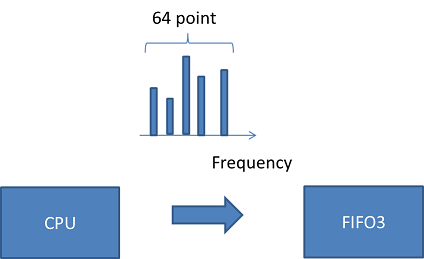

6. CPUからFIFO3へデータを出力する(FFT回路の実数部に入力するデータをFIFO3_Reに虚数部に入力するデ
      ータをFIFO3_Imに格納する).

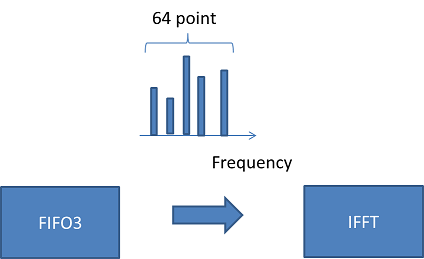

7. FIFO3に64point分のデータが溜まったらFFT回路に出力して，IFFTを行う.

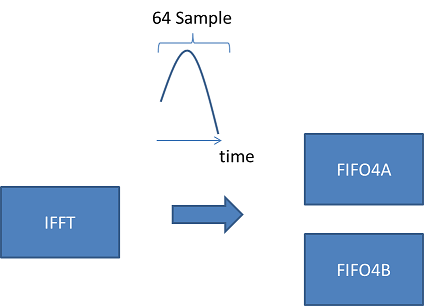

8. IFFTした結果をFIFO4A又はFIFO4Bに格納する.FIFO1Aに格納されていたデータはFIFO4Aに格納し，FIFO1B       に格納されていたデータはFIFO4Bに格納する.

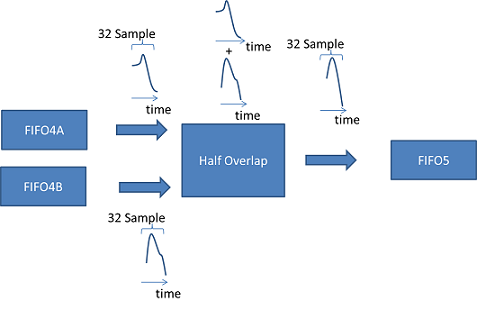

9. FIFO4A又はFIFO4Bに64個のサンプルデータが溜まったとき，もう片方には32個のサンプルデータが溜まっ
      ている．FIFO4AとFIFO4Bから32個のサンプルデータを取り出し，Half Overlapを行い，FIFO5に格納する.

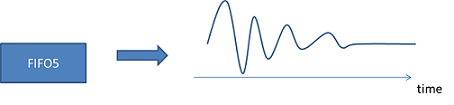

10. CPUにFIFO5からサンプルデータを取り込む.

11. CPUからAC97にサンプルデータを出力する.

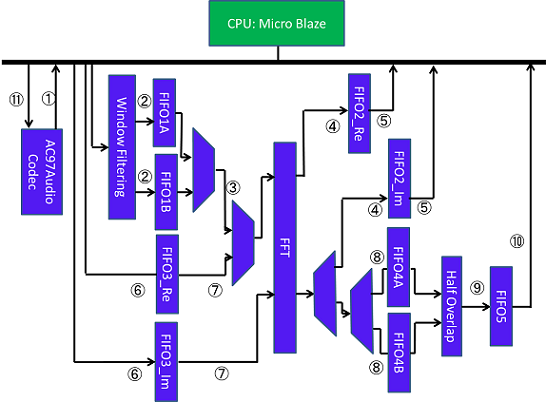

2-2-2. 回路構成

回路構成は下記に示すようになっている.

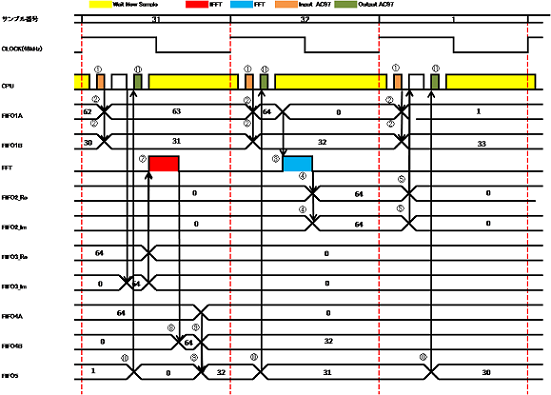

2-2-3. HWタイミング

タイミングチャートは次のようになっている.FIFOの欄の数字はFIFOに入っているデータの点数を表している.
