7. MATLAB®を用いた画像圧縮

ここにMATLAB®で使う画像圧縮コードを与えます。:compress.m

MATLAB®コードを読むことは、計算結果を完全に理解する上で良い方法の一つです。また、MATLABのindexが0からではなく、1から始まることに注意してください。

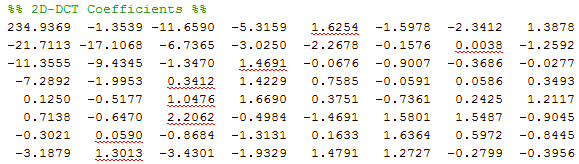

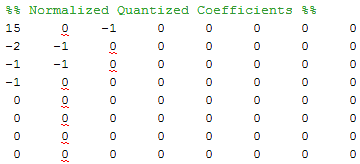

図8に示す様に、8×8画素のデータ(a)は、多くの0を持つ量子化係数(c)に圧縮されることが分かります。

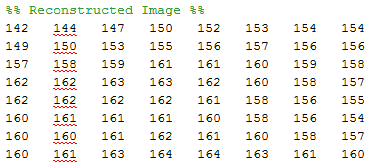

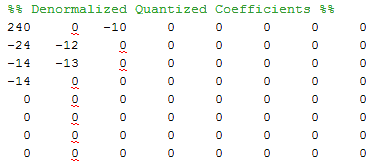

伸長モジュールでは、原画像の伸長処理に、前の処理からの量子化係数を使用できます。図9の計算結果の例より、図8の(a)の画素値が図9(b)と同等の値であることが分かります。

すべてのピクセルに対する処理が完了した後に、図10に示す伸長画像を得ることができます。
