第15回LSIデザインコンテスト・イン沖縄  設計仕様書 - 6-1

6-1. Level1 :初心者向け 128点FFT

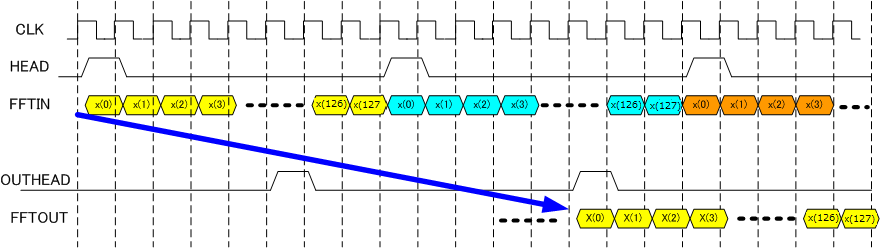

基本課題では図39に示すように、シリアルにやってくるFFTINとHEAD信号をもとに、FFT出力FFTOUTとその先頭位置を示すOUTHEAD信号を出力します。図中の太い矢印はFFT計算のレイテンシー(遅延)を示していますが、レイテンシーは任意です。

図39:  入出力波形



図39のように、128ポイントの入力が休み無く入力され、その先頭位置はHEAD信号で示されます。

初心者用FFTは以下のピン配置をもつこととします。

表5: 基本課題用ピンリスト

FFT

信号名 入出力 ビット幅 説明
CLK IN クロック入力
HEAD IN ’1’で先頭を示す
FFTIN_I IN 8 入力のREAL成分 (Unsinged Int,0-255)
FFTIN_Q IN 8 入力のIMAGINARY成分 (Unsinged Int,0-255)
OUTHEAD OUT 1 ’1’で先頭を示す
FFTOUT_I OUT 14 出力のREAL成分、8bitの精度を保つこと
FFTOUT_Q OUT 14 出力のIMAGINARY成分、8bitの精度を保つこと
