第13回LSIデザインコンテスト・イン沖縄 設計仕様書 - 7
8. LEVEL1：初心者用課題
初心者用DECODERは以下のピン配置をもつこととします。

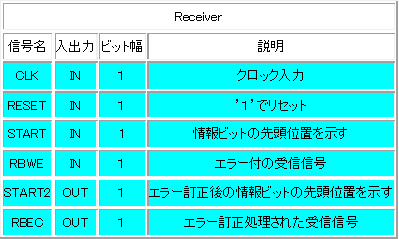

表7 RECEIVERの初心者用ピン配置
以下に送信機ENCODER、全体シュミレーション、ならびに受信機のテンプレートのVHDLファイルをリンクします。必要に応じて修正して使用してください。

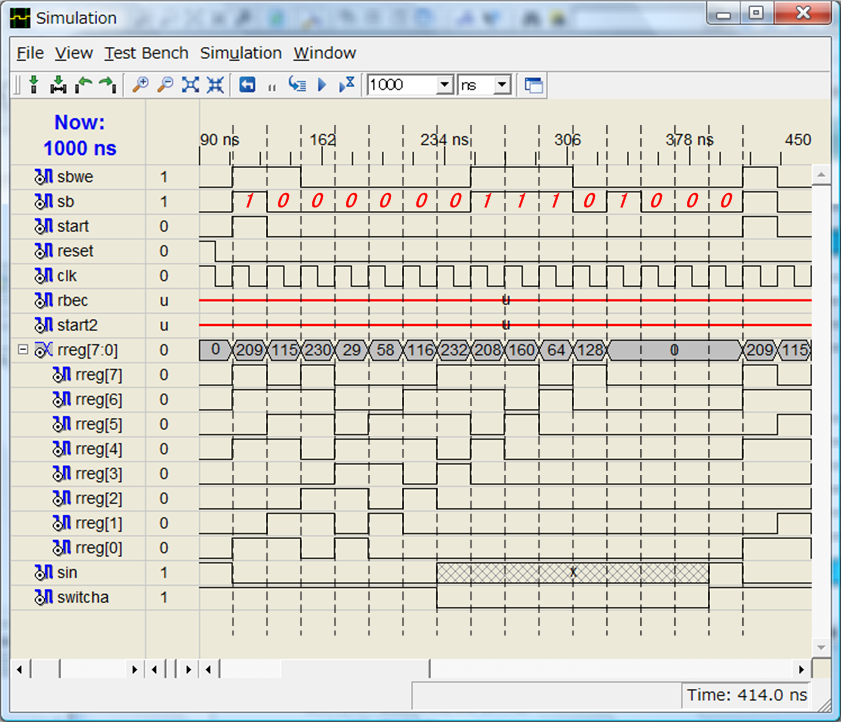

以下図10にＶＨＤＬシミュレーションの波形の一部を示します。情報ビット=(1,0,0,0,0,0,0) を送信する場合の送信回路の動作を示しています。
図10 VHDLシミュレーション例
