第16回LSIデザインコンテスト・イン沖縄  設計仕様書 - 3-1

3-1. ハードウェア設計手順

ここから開発手順について説明を行うが，これ以外の手法も多数あるので，これ以外の手法については各自調べてください.

3-1-1. Hardware Logicの設計

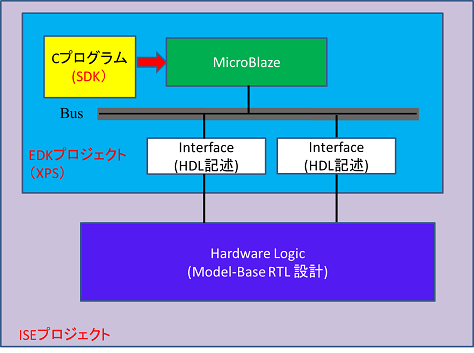

今回はSimulinkを用いてハードウェアのRTL設計をモデルベースで行う.設計後，edfファイルにラッピングする.

Figure 21

図21

  • SimulinkでModel-Base RTL設計を行う

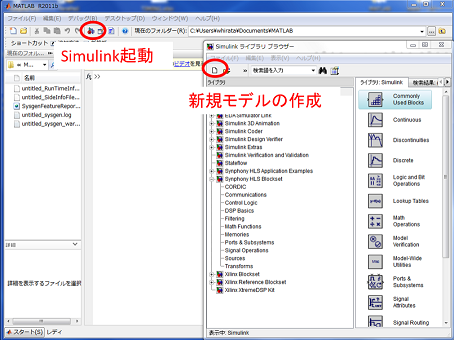

    • 1. MATLABを起動し，Simulinkを立ち上げる．Simulinkライブラリブラウザーが立ち上がったら，画面上部のメ
          ニューからファイル→新規作成→新規モデルを選択し，設計画面を開く．

    Figure 22

    図22

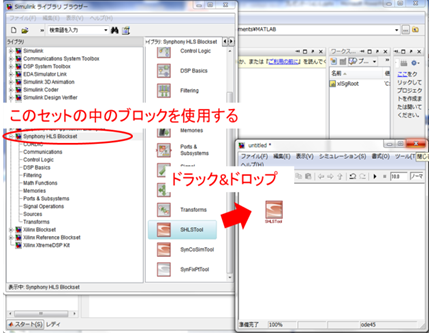

    2. ライブラリの中から使用したいブロックを選択し，ドラッグ&ドロップで設計画面に設置することで設計を行え
          る．今回はSynplifyを用いて論理合成を行うので，Synphony HLS Blocksetの中からブロックを選び回路設
          計を行う．

    Figure 23

    図23

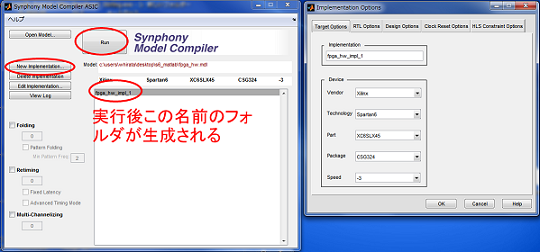

    3. 回路設計後，HDLファイル(.v，.vhd)を生成するためにHLS Blocksetの中からSHLSToolブロックを使用する．
          SHLSToolをダブルクリックし，合成画面を開き，New implementationを選択すると，Implementation Options
          画面が開く．ここで，使用するデバイスの選択をする.

    Text 1
    Figure 24

    図24

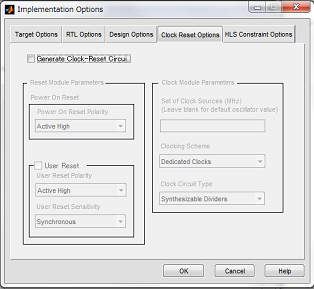

    4. Clock Reset OptionsのタブのGenerate Clock-Reset Circuitのチェックを外す.

    Figure 25

    図25

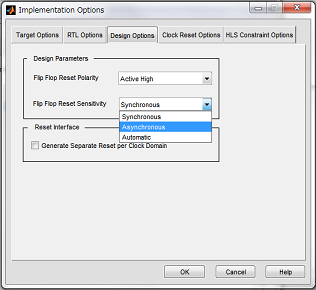

    5. Design Optionsタブ内のFlip Flop Reser SensisiviltyをAsyncronusに設定する.

    Figure 26

    図26

    6. 設定後，保存し，Runで実行を行うと，MATLABのフォルダにインプリメントされたファイルを含むフォルダが生
          成される．このフォルダの下に\verilogと\vhdlのフォルダがあり，その下にmodel-Base設計した回路が記述さ
          れたHDLファイル(.v，.vhd)とプロジェクトファイル(.prj)が生成される．

          ＊作成したモデルファイル(fpga_hw.mdl)はここからダウンロードできる.


  • Synplifyでedfファイルの生成

    • 1. Synplify Premierを起動する.画面上部のメニューからFile→Openを選択.SHLSToolで生成されたverilogフォル
          ダ内のプロジェクトファイル(fpga_hw_impl_1\verilog\fpga_hw.prj)を開く

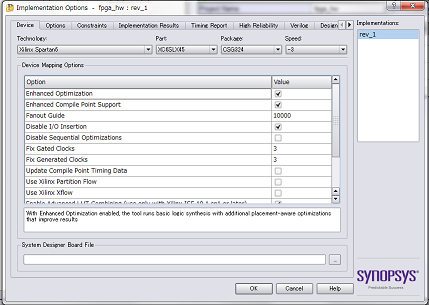

    2. 画面左にあるImplementation Optionsをクリックする.

    3. Disable I/O Insertionにチェックをいれる.OKをクリック.

    Figure 27

    図27

    4. Runで実行する.fpga_hw_impl_1\verilogにrev_1フォルダが作成され，その中にedfファイルが作成される.

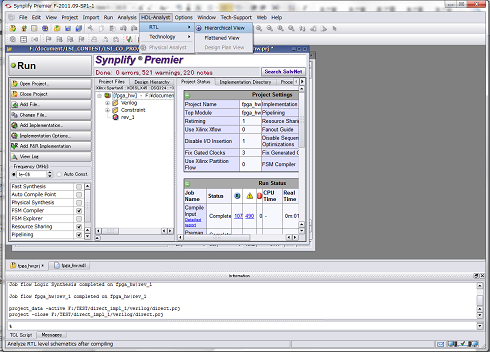

    5. 画面上部のメニューのHDL-Analyst→RTL→Hierarchical Viewをクリックする.

    Figure 28

    図28

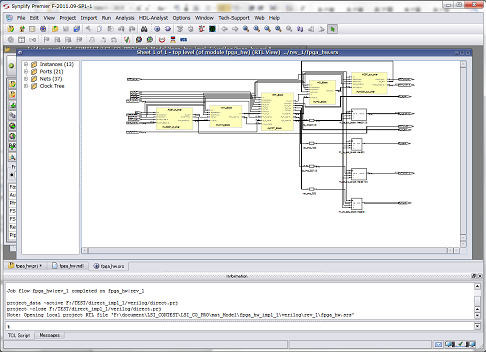

    6. 生成したedfファイルの回路構成を見ることができる.

    Figure 29

    図29

    ＊作成したedfファイル(fpga_hw.edf)はここからダウンロードできる.

    RTLソースが欲しい方はこちらまで連絡ください。

    3-1-2. Xilinx ISE 及び EDKの使い方

  • AC97デモプログラムの実行方法

    • 今回，ATLYSボードに付属するAC97 AUDIO CODEC を使用するに当たり，AC97をMicroBlazeで制御するデモプロジェクトである Atlys_AC97_EDK_demoを参考に開発を行った.このデモはDIGILENT社のATLYSのHPからダウンロードできる.このデモを動かすためには， ISE13.2以降のバージョンのEDKが必要となる.下記に実行手順をまとめる.


    1. HPからダウンロードしてきたAtlys_AC97_EDK_demo.zipを解凍する.

    2. EDKのツールであるxps(Xilinx Platform Studio)を起動する.

    3. 画面上部のメニューからFile→Open projectを選択し，Atlys_AC97_EDK_demoフォルダ下のprojectフォルダ
          内のsystem.xmpを選択する.

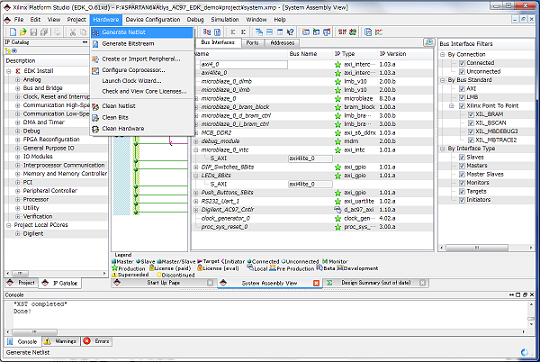

    4. 画面上部のメニューの中からHardware→Generate Netlistをクリックする.

    Figure 30

    図30

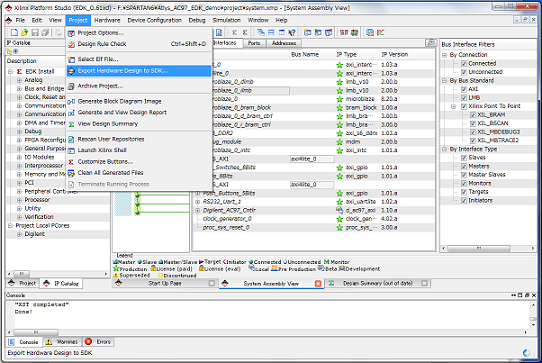

    5. インプリメントが終了したら，画面上部のメニューからProject→Export Hardware Design to SDK を選択する.

    Figure 31

    図31

    6. Export & Launch SDKを選択する.

    Figure 32

    図32

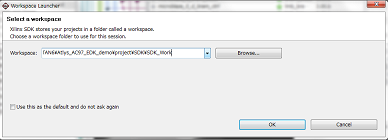

    7. Atlys_AC97_EDK_demo\project\SDKのフォルダの下にSDK_Workフォルダを作成して，Workspaceにセットす
          る.OKを押す.

    Figure 33

    図33

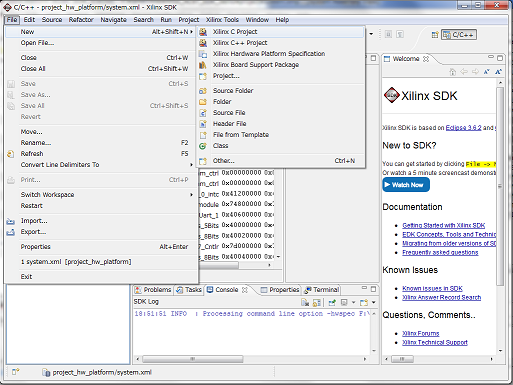

    8. SDKが起動する.画面上部のメニューの中からFile→New→Xilinx C Projecetを選択する.

    Figure 34

    図34

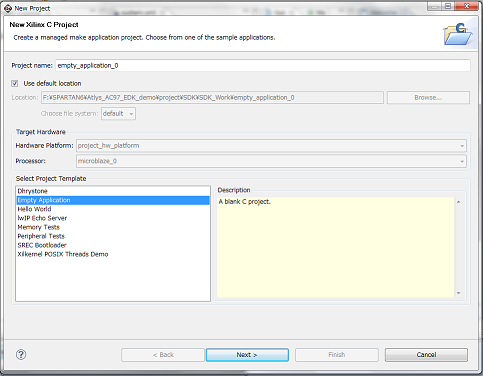

    9. New Projectが開く.Select Project Template欄からEmpty Applicationを選択する.Nextを選択する.

    Figure 35

    図35

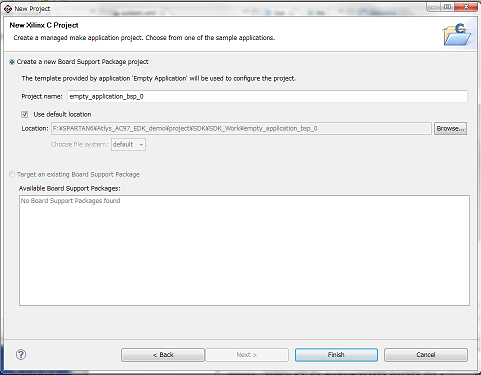

    10. Create a new Board Support Package project が選択されているのを確認してFinishをクリック.

    Figure 36

    図36

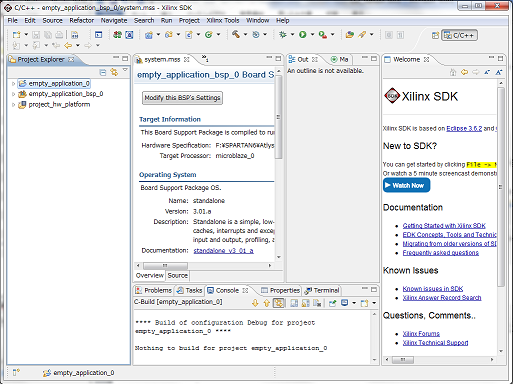

    11. Project Explorer にCプロジェクトとBSPプロジェクトのフォルダが追加される.

    Figure 37

    図37

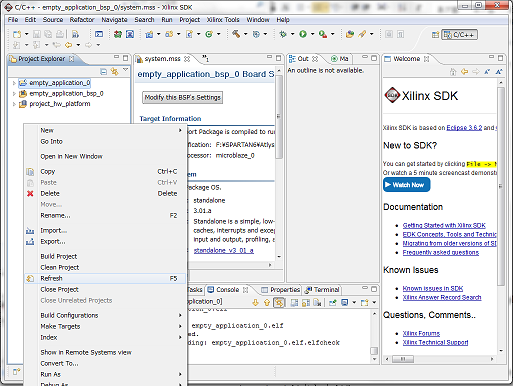

    12. Atlys_AC97_EDK_demo\source\内のファイルを全てAtlys_AC97_EDK_demo\project\SDK\SDK_Work       \empty_application_0\srcにコピーする.その後Project Explorer内で右クリック→Refreshを選択すると，
          Projectが更新され，Project Explorerにソースが追加される.

    Figure 38

    図38

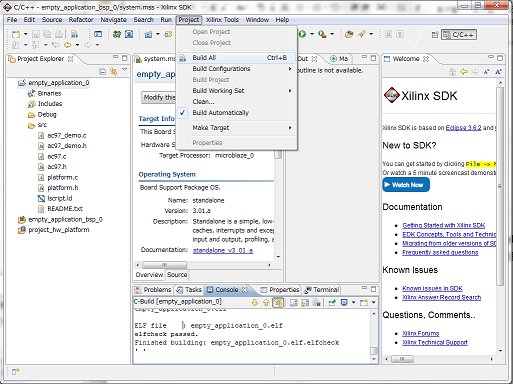

    13. 画面上部のメニューのProjectの中からBuild Allを選択する.

    Figure 39

    図39

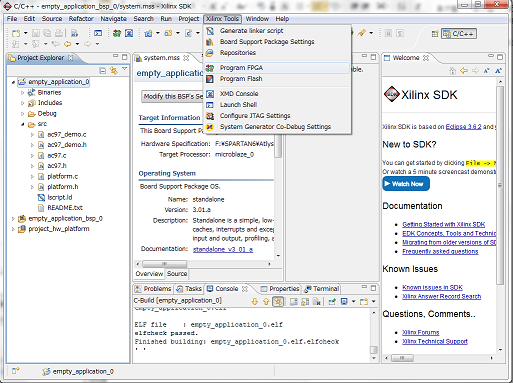

    14. Atlysの電源を入れPROGポートにコネクタをさす.画面上部のメニューのXilinx Tools中からProgram FPGAを
          選択する.

    Figure 40

    図40

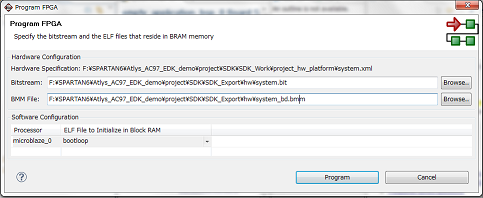

    15. 書きこむファイルを選択する.

    Text 2

    選択後Programをクリックし，FPGAに書き込まれる.

    Figure 41

    図41

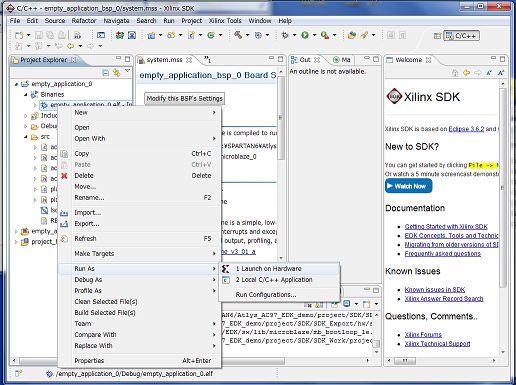

    16. Project Exploler欄のempty_application_0を展開し，Binariesの項目からempty_application_0.elfを右クリック
          する.Run As→Launch on Hardwareを選択すると，FPGAにソースコードが書きこまれ実行される.

    Figure 42

    図42


  • ISE新規プロジェクトの作成

    • デモプロジェクトのままではISE上で作成したHW部(「3-1-1. Hardware Logic の設計」参照)とMicroBlazeをつなげることができないため， ISE上で接続できるように設定する.


    1. ISEを立ち上げ，画面上部のメニューの中からFile → New Project を選択するとNew Project Wizardが立ち
          上がる.

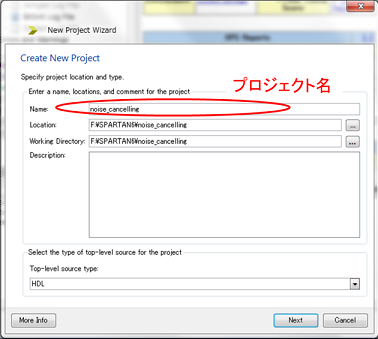

    2. Create New Projectのページではプロジェクト名と保存フォルダの場所を設定する.Top-level source typeが
          HDLになっていることを確認したら，Nextをクリックする.

    Figure 43

    図43

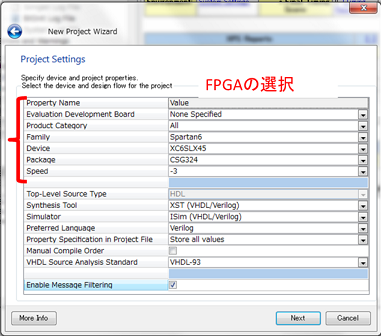

    3. Project Settingsのページでは開発ターゲットデバイスの設定と開発ツールの設定を行う.図のように設定を行
          い，終わったらNextをクリックする.

    Figure 44

    図44

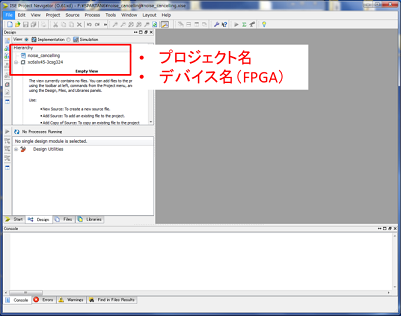

    4. Project Summaryのページで設定に誤りがないか確認したらFinishをクリックし，New Project Wizardを閉じる.

    Figure 45

    図45

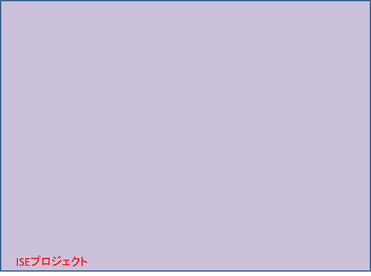

    ここまでで，ISEの空プロジェクトができた.

    Figure 46

    図46


  • EDKとISEのプロジェクトの統合

    • 前項(ISE新規プロジェクトの作成)で空のISEプロジェクトができたので，ISEプロジェクト(noise_cancelling.xise)に EDKプロジェクト(system.xmp)を追加する.手順は以下のとおりである.


    1. Atlys_AC97_EDK_demo\projectフォルダをISEプロジェクトのフォルダの下にコピーする.今回はこのフォルダ
          名をDemoに変更した.

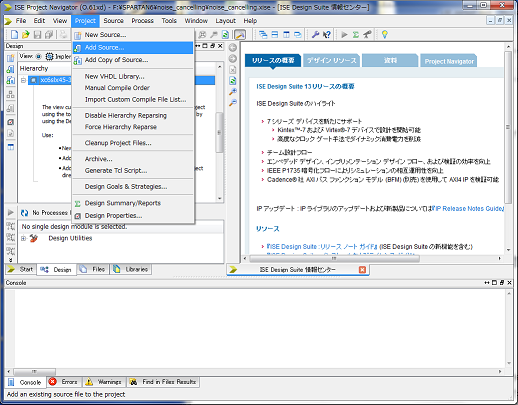

    2. ISEプロジェクトを起動する.画面上部のメニューの中からProject → Add Sourceをクリックする.先ほどコピー
          したDemoフォルダ内のsystem.xmpを選択する.

    Figure 47

    図47

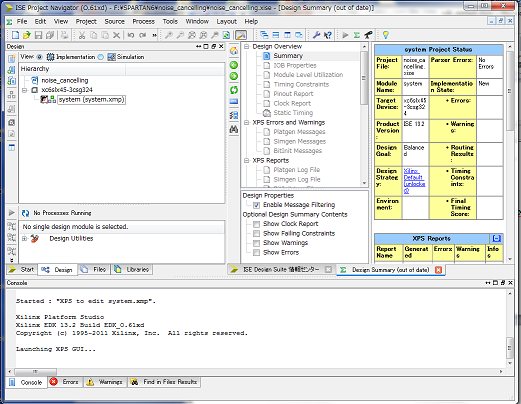

    3. ISEプロジェクトにEDKが追加された.

    Figure 48

    図48

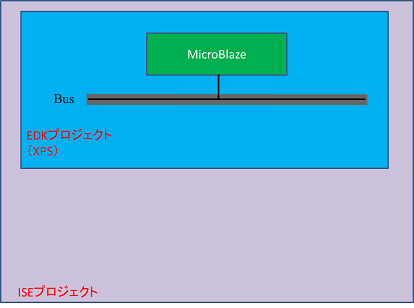

    これで，ISE上で設計したHW部とEDKプロジェクトの回路が接続可能になった.

    Figure 49

    図49


  • ISE上に取り込まれたXPS上でのペリフェラルの設定

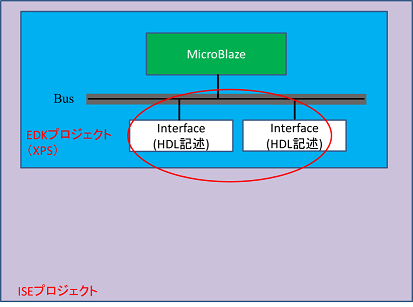

    • CPUとHW部を接続するためにEDKプロジェクト回路の外部へのインターフェースをXPSで追加する. 接続自体は次項(ISEでHW回路と統合)で ISE上にて行う.

    Figure 50

    図50

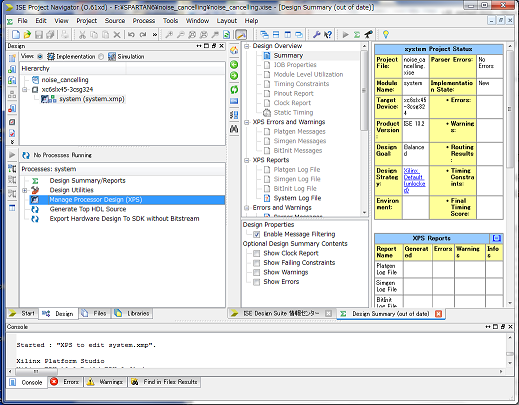

    1. ISEのHierarchyの中のsystemをクリックし，Processesの中からManage Processor Design(xps) を選択すると
          XPSが起動する.

    Figure 51

    図51

    2. “Create and Import Peripheral For Microblaze ver AXI.ppt(ここから)” を参考にペリフェラルの作成を行う.

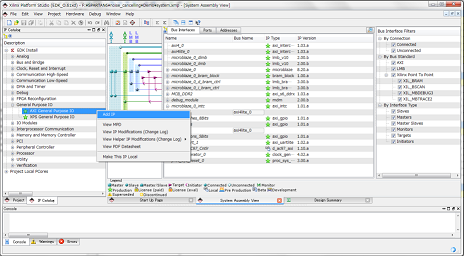

    3. ペリフェラルを追加するにはIP Catalog欄から追加したいIPを右クリック→Add IPをクリックする.

    Figure 52

    図52

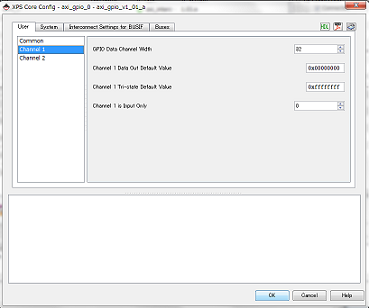

    4. 追加するIPに応じた設定画面が表示されるので設定をおこなう.

    Figure 53

    図53

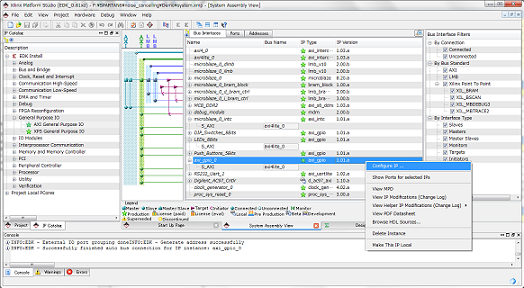

    5. ペリフェラルが追加される.尚，設定を変更したいときは右クリック→Configure IPで再設定可能.また，Delete
          Instanceで削除される.

    Figure 54

    図54

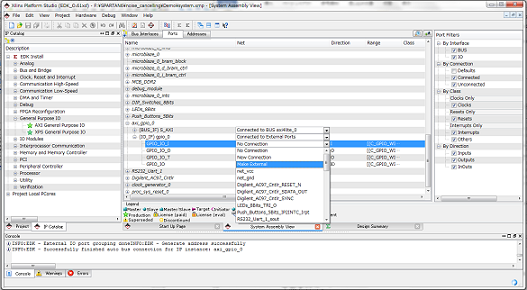

    6. Portsタブ内ではペリフェラルの接続設定ができる.接続設定を行いたいペリフェラルを展開すると，ペリフェラ
          ルのポートが表示される.XPS内でつなぎたいポートがある場合，New Connection又は選択肢から接続先を設
          定する.XPSプロジェクト外で接続したい場合はMake Externalを選択する.

    Figure 55

    図55

    7. Make Externalを選択した場合External Ports の項目に追加される.

    Figure 56

    図56

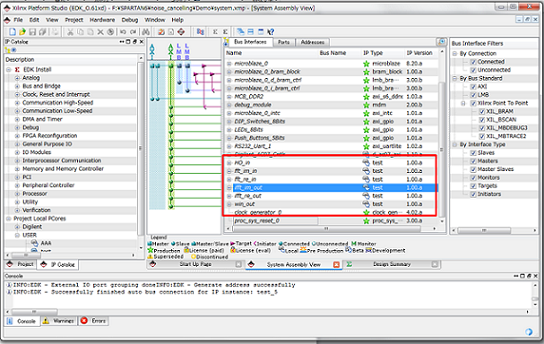

    8. 今回は2で作成したtest IPを使用する.まず，test IPを6個追加する.その後，名前を以下のように変更する.

    Figure 57

    図57

    Text 3

    9. 上記6〜7を参考にポートの設定を行う.
          win_out, ifft_re_out, ifft_im_outは以下のポートをExternal Portsに設定する.

    Text 4

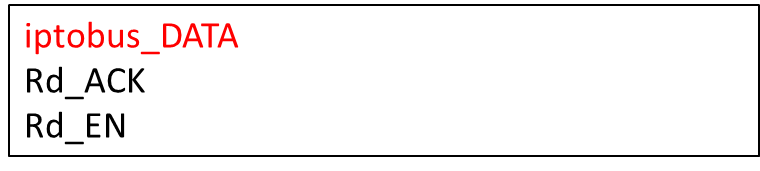

    HO_in, fft_re_in, fft_im_inは以下のポートをExternal Portsに設定する.

    Text 5

    ※(2012/11/13)  "iptobus_DATA"と"bustoip_DATA"の記述が逆になっていたので訂正しました．

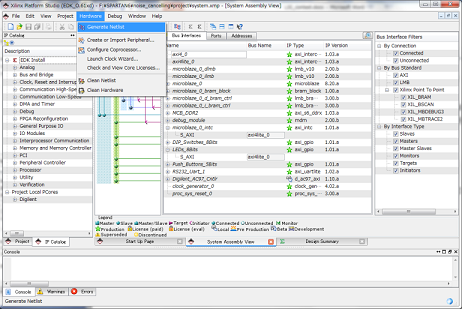

    10. XPSでの設計が終わったら，画面上部のメニューの中の Hardware → Generate Netlistを選択しネットリスト
          の生成を行う.

    Figure 58

    図58

    11. xpsを閉じる.

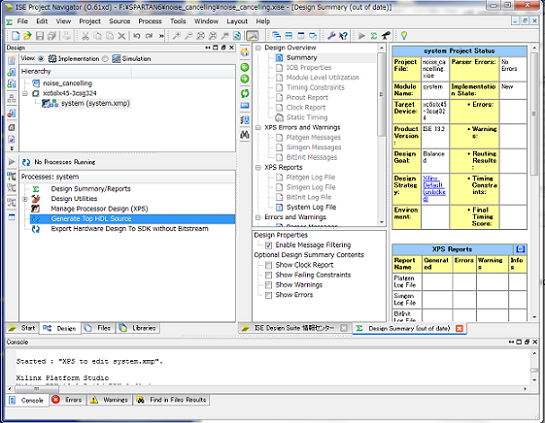

    12. ISEのHierarchyの中のsystemをクリックし，Processesの中からGenerate Top HDL Sourceを選択する.

    Figure 59

    図59

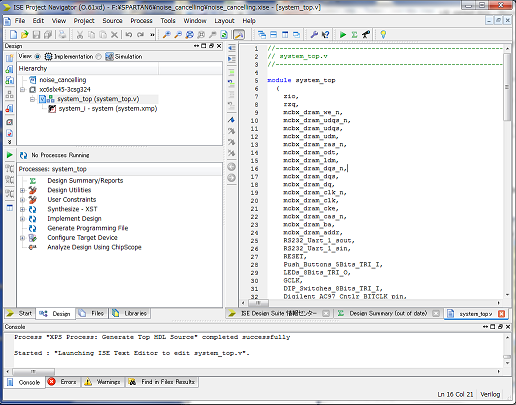

    13. system_top.vが生成される.このファイルはDemoフォルダ内に生成される.これをISEプロジェクトのフォルダに
          コピーする.

    Figure 60

    図60

    14. Hierarchyの中のsystem_top.vを右クリックしRemoveでプロジェクトから除外する.その後，Add SourceでISE
          プロジェクトフォルダ直下のsystem_top.vファイルを追加する.このsystem_topモジュールが開発するシステム
          のトップモジュールになる.


  • ISEでHW回路と統合

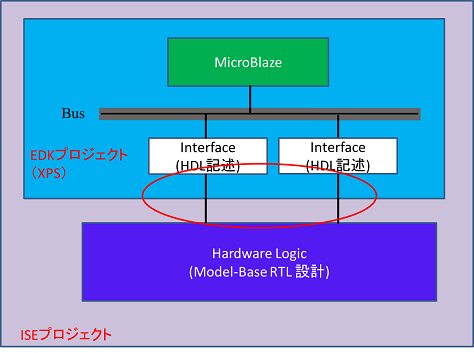

    • 3-1-1.で作成したHW回路を，前項で作成したXPSでの回路とISE上で接続する.

    Figure 61

    図61

    1. ISEプロジェクトフォルダにsynphonyで作成したedfファイルをコピーし，Add Sourceでプロジェクトに追加する.

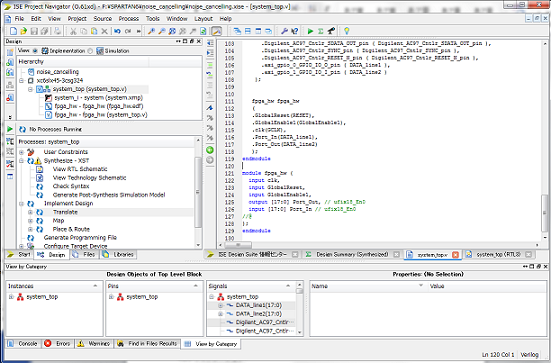

    2. system_top.vにこの回路のモジュールをverilogで記述し，xpsプロジェクトで作成した回路のポートと接続させ
          る.今回制作する回路のトップモジュール(system_top.v)はここからダウンロードできる.

    Figure 62

    図62

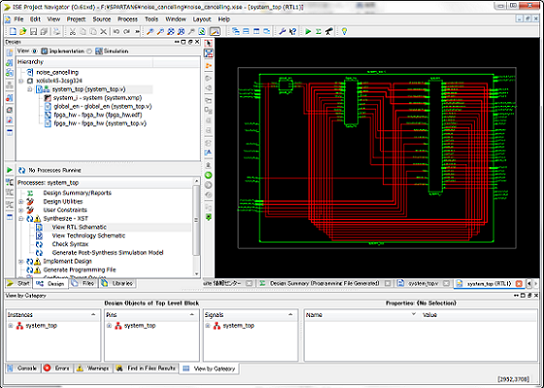

    3. Processesの欄のSynthesize-XST→View RTL Schematicで回路構成をみることができる.

    Figure 63

    図63


  • コンフィグレーション

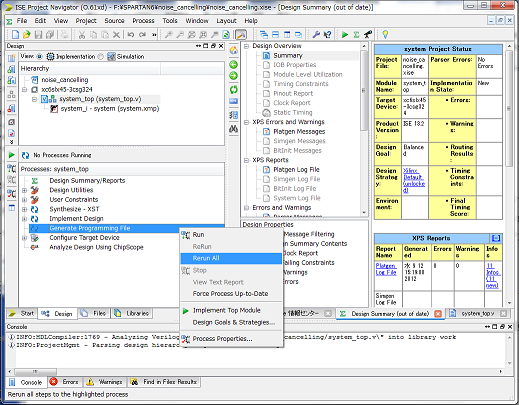

    • 1. Hierarchy内のsystem_topを選択し，Processes欄の中のGenerate Programing Fileを右クリックし，Rerun All
          を実行する.

    Figure 64

    図64

    2. Errorが出なければ，system_top.bitファイルがISEプロジェクトのフォルダ内に生成される.


    ここまでで，HWの実装が完了した．
