第16回LSIデザインコンテスト・イン沖縄  設計仕様書 - 3

3. 開発環境

  • 開発ツール
  • 1. MATLAB R2011b,Simulink :
            Model-Base RTL設計を行うために使用する.

    2. Synplify Premier with DP F-2011.09-SP1-1 :
            HDL記述された回路をedfファイルにするために使用する.

    3. Xilinx EDK(Embedded Development Kit):
            MicroBlaze及びソフトウェアの設計のために使用.
            HW部を設計するXPS(Xilinx Platform Studio)とSW部を開発するSDK(Software Development Kit)がある.

    4. Xilinx ISE13.2:
            回路全体の設計及びFPGAに書き込むためのビットストリームを生成するために使用.

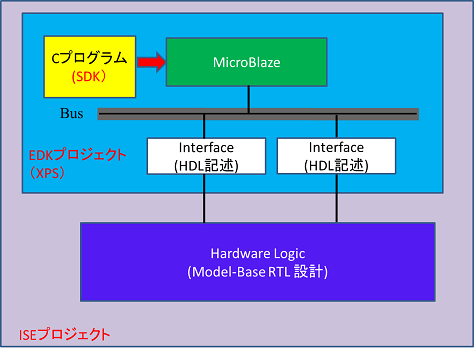

    開発ツールのターゲットは次のようになる.

    Figure 20

    図20
